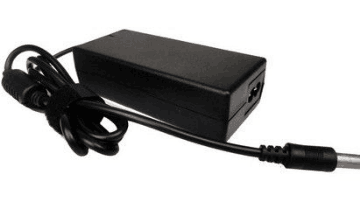

電源適配器的基本參數項目包括電源適配器承受負載影響輸出電壓參數,輸入市電電壓影響電源適配器輸出電壓參數,電源適配器紋波電壓,電源適配器耐電壓,電源適配器紋波噪聲,電源適配器漏電流,電源適配器溫度測試,電源適配器輸入電壓調節率,負載調節率以及線材測試等項目.

　　電源適配器承受負載影響輸出電壓參數

　　負載調整率或稱電流調整率:在額定市電電網電壓下,電源適配器承受負載電流從零變化到最大時,電源適配器輸出電壓的最大相對變化量,常用百分?jǐn)?shù)表示,有時也用絕對變化量表示.

　　輸出電阻或稱等效內阻或廠下,由于電源適配器承受負載電流變化△IL引起輸出電壓變化△Uo,則輸出電阻為Ro=|△Uo/△IL| 歐.

　　輸入市電電壓影響電源適配器輸出電壓參數

　　絕對穩壓系數:表示電源適配器承受負載不變的情況下,電源適配器輸出直流變化量△U0與輸入電網變化量△Ui之比.公式為:K=△U0/△Ui.

　　相對穩壓系數:表示電源適配器承受負載不變的情況下,電源適配器輸出直流電壓Uo的相對變化量△Uo與輸出電網Ui的相對變化量△Ui之比.公式為S=△Uo/Uo / △Ui/Ui

　　輸入調整率:它表示輸入市電電網電壓由額定電壓值變化+-10%時,電源適配器輸出電壓的相對變化量,有時也以絕對值表示.

　　電壓穩定度:電源適配器承受負載電流保持為額定范圍內的任何值,輸入市電電網電壓在規定的范圍內變化所引起的輸出電壓相對變化△Uo/Uo(百分值),稱為電源適配器的電壓穩定度.

　　電源適配器紋波電壓

　　紋波電壓:是指電源適配器輸出電壓中50赫或100赫的交流分量,通常用有效值或峰值表示.經過電源穩壓電路穩壓作用,可以使整流濾波后的紋波電壓大大降低,降低的倍數反比于穩壓系數S.測量電源紋波可以先用示波器將整個波形捕獲,然后將關心的紋波部分放大來觀察和測量自動測量或光標測量均可,同時還要利用示波器的FFT功能從頻域進行分析.

　　最大紋波電壓:在電源適配器額定輸出電壓和負載電流下,電源適配器輸出電壓的紋波(包括噪聲)的絕對值的大小,通常以峰峰值或有效值表示.

　　紋波系數Y(%):電源適配器承受的額定負載電流下,電源適配器輸出紋波電壓的有效值Urms與輸出直流電壓Uo之比,公式為:y=Umrs/Uo x100%

　　紋波電壓抑制比:在規定的紋波頻率下,電源適配器輸出電壓中的紋波電壓Ui~與輸出電壓中的紋波電壓Uo~之比,紋波電壓抑制比=Ui~/Uo~ .

　　噪聲不同于紋波.紋波是出現在輸出端子間的一種與輸入頻率和開關頻率同步的成分.用峰-峰peak to peak值表示,一般在輸出電壓的0.5%以下,噪聲是出現在輸出端子間的紋波以外的一種高頻成分,也用峰-峰peak to peak值表示,一般在輸出電壓的1%左右.紋波噪聲是二者的合成,用峰-峰peak to peak值表示,一般在輸出電壓的2%以下.

　　電源適配器耐電壓

　　它是指于指定的端子間,例如:I/P-O/P,I/P-FG,O/P-FG間,可耐交流之有效值,漏電流一般可容許10毫安,時間1分鐘.測試條件:Ta:25攝氏度;RH:室內濕度.耐壓測試主要為防止電氣破壞,經由輸入串入之高壓,影響使用者安全.測試時電壓必須由0V開始調升,并于1分鐘內調至最高點.放電時必須注意測試器之Timer設定,于OFF前將電壓調回0V.安規認證測試時,變壓器需另行加測,室內,溫度25攝氏度,RH:95,48HR,后測 試變壓器初/次級與初級/CORE.一般生產線首件100PCS測試時間為一分鐘,如果100PCS測試沒有發現不良即可批量生產,批量生產前100PCS也按照首件測試標準測試,如依然無不良即可按照測試 時間為5-10秒鐘進行生產測試.

　　電源適配器紋波噪聲

　　它是電源適配器直流輸出電壓上重疊之交流電壓成份最大值(P-P)或有效值.測試條件:I/P: Nominal,O/P:Full Load,Ta:25℃,示波器之GND線愈短愈好,測試線得遠離PUS.使用1:1之 Probe.Scope之BW一般設定于20MHz,但是對于目前的網絡產品測試紋波噪聲最好將BW設為最大.Noise與使用儀器,環境差異極大,因此測試必須表明測試地點.測試紋波噪聲以不超過原規格值 +1%Vo.

　　電源適配器漏電流

　　它是指輸入一機殼間流通之電流(機殼必須為接大地時).測試條件:I/P:Vin max.×1.06(TUV)/60Hz,Vin max.(UL1012)/60Hz,O/P:No Load/Full Load,Ta:25 ℃,L,N均需測.UL1012 R值為1K5.TUV R值為2K/0。15uF.漏電流規格TUV：3.5mA,UL1012:5mA.

　　電源適配器溫度測試

　　溫度測試指PSU于正常工作下,其零件或Case溫度不得超出其材質規格或規格定值.測試條件:I/P:Nominal,O/P:Full Load,Ta:25℃,測試方法:將Thermo Coupler(TYPE K)穩固的固定于量測的物體上(速干、Tape或焊接方式).Thermo Coupler于末端絞三圈后焊成一球狀測試.一般用點溫計測量.測試零件:熱源及易受熱源影響部分輸入端子,Fuse,輸入電容,輸入電感,濾波電容,橋整,熱敏,突波吸收器,輸出電容,輸出電容,輸出電感,變壓器,鐵芯,繞線,散熱片,大功率半導體,Case,熱源零件下之P.C.B.…….零件溫度限制:零件上有標示溫度者,以標示之溫度為基準.其他未標示溫度之零件,溫度不超過P.C.B.之耐溫.電感顯示個別申請安規者,溫升限制65℃Max(UL1012),75℃ Max(TUV).

　　電源適配器輸入電壓調節率

　　輸入電壓在額定范圍內變化時,輸出電壓之變化率.Vnor:輸入電壓為常態值,輸出為滿載時之輸出電壓.Vmax:輸入電壓變化時之最高輸出電壓.Vmin:輸入電壓變化時之最低輸出電壓.測試條件:I/P：Min./Nominal/Max,O/P:Full Load,Ta:25℃,Line Regulation 亦可直接Vmax-Vnor與Vmin-Vnor之±最大,值以mV表示,再配合Tolerance%表示.

　　負載調節率

　　輸出電流于額定范圍內變化(靜態)時,輸出電壓之變化率.VmilL:最小負載時之輸出電壓,VfL:滿載時之輸出電壓,Vcent:半載時之輸出電壓,測試條件:I/P：Nominal,O/P:Min./Half/Full Load,Ta:25℃,Load Regulation亦可直接Vmin.L-Vcent與Vcent-Vmax.之±最大值以mV表示,再配合Tolerance%表示.

　　除此之外還有比如USB受力測試(一般為USB供應商提供測試報告并進行來料檢測),線材基本測試(一般為線材供應商提供測試報告并進行來料檢測),還有外殼防火級別測試(一般為外殼供應商提供測試報告并進行來料檢測),外殼插腳規范標準測試(一般為外殼供應商提供測試報告并進行來料檢測)等居多項目.
